22 Desember 2019

Rangkuman Praktikum Rekayasa Perangkat Lunak

Denny Hartanto - 171080200221

POKOK BAHASAN 1

Sistem Manajemen Perhotelan (Berbasis Web)


TUJUAN

Tujuan dari masalah yaitu mampu merancang dan membangun sebuah sistem manajemen perhotelan yang dapat membantu staff hotel dalam mempercepat proses agar lebih efisien dan mengurangi human error.

DASAR TEORI

Industri perhotelan terus berkembang seiring dengan perkembangan dunia usaha, ditandai dengan terus bertambahnya jumlah hotel yang ada di Indonesia dengan berbagai klasifikasi baik regional maupun internasional.
Hotel merupakan suatu industri atau usaha jasa yang dikelola secara komersial. Artinya dalam menyediakan jasa yang biasa juga disebut sebagai product kepada calon konsumen dengan tujuan untuk memperoleh keuntungan yang sebesar-besarnya.
Dalam industri perhotelan saat ini sedang dihadapkan pada persaingan yang ketat, maka sebuah hotel harus mampu memiliki service of excellent atau harus mampu merebut hati konsumen karena hanya hotel yang memiliki service of excellent yang akan mampu memenangkan persaingan.
Saat ini perkembangan teknologi informasi di Indonesia mengikuti perkembangan perusahaan yang bergerak dalam bidang bisnis perhotelan. Sebagaimana diketahui bahwa makin cepatnya suatu hotel dalam melayani tamu dalam hal proses reservasi, check-in serta check-out akan meningkatkan kepuasan tamu hotel. Dengan adanya perkembangan sistem informasi yang berbasis computer akan menjawab berbagai masalah khususnya dalam hal proses reservasi, check-in serta check-out. Selain itu dengan teknologi tersebut juga akan meningkatkan operasional internal departemen karena data dapat diolah dengan cepat dan akurat sehingga menghasilkan suatu informasi yang bermanfaat bagi pebisnis hotel.



POKOK BAHASAN 2

Flowchart, DFD, ERD, dan UML

TUJUAN

Tujuan dibuatnya makalah ini agar kita bias memahami dan mengerti apa itu arti dari FLOWCHART, DFD, ERD, dan UML serta bisa mengetahui apa saja hubungan yang terkait pada FLOWCHART, DFD, ERD dan UML

DASAR TEORI

1. Flowcart
      Flowchart adalah urutan proses kegiatan yang digambarkan dalam bentuk simbol. Flowchart (bagan alir) juga didefinisikan sebagai diagram yang menyatakan aliran proses dengan menggunakan anotasi- anotasi semisal persegi, panah, oval, wajik dll.
2. DFD (Data Flow Diagram)
      DFD ( Data Flow Diagram )Data Flow Diagram (DFD) adalah alat pembuatan model yang memungkinkan profesional sistem untuk menggambarkan sistem sebagai suatu jaringan proses fungsional yang dihubungkan satu sama lain dengan alur data, baik secara manual maupun komputerisasi. DFD ini sering disebut  juga dengan nama Bubble chart, Bubble diagram, model proses, diagram alur kerja, atau model fungsi.
3. ERD (Entity Data Relationship)
      Menurut salah satu para ahli, Brady dan Loonam (2010), Entity Relationship diagram (ERD) merupakan teknik yang digunakan untuk memodelkan kebutuhan data dari suatu organisasi. Bisanya oleh System Analys dalam tahap analisis persyaratan proyek pengembangan system. Sementara seolah – olah teknik diagram atau alat peraga memberikan dasar untuk desain database relasional yang  mendasari sistem infromasi yang dikembangkan. ERD bersama –sama dengan detail pendukung merupakan model data yang pada gilirannya digunakan sebagai spesifikasi untuk database.
4. UML (Unified Modelling Language)
   UML merupakan singkatan dari “Unified Modelling Language” yaitu suatu metode permodelan secara visual untuk sarana perancangan sistem berorientasi objek, atau definisi UML yaitu sebagai suatu bahasa yang sudah menjadi standar pada visualisasi, perancangan dan juga pendokumentasian sistem software. Saat ini UML sudah menjadi bahasa standar dalam penulisan blue print software.

POKOK BAHASAN 3

User Interface Program

Tampilan Login Admin, Resepsionis, dan Manager

Tampilan Halaman Admin
1. Tampilan Data Kamar
2. Tampilan Tambah Data Kamar
3. Tampilan Data Karyawan
4. Tampilan Tambah Data Karyawan
5. Tampilan Data Manager
6. Tampilan Tambah Data Manager

Tampilan Halaman Resepsionis
1. Tampilan Data Tamu
2. Tampilan Tambah Data Tamu
3. Tampilan Data Transaksi
4. Tampilan Tambah Data Transaksi

Tampilan Halaman Manager
1. Tampilan Data Kamar
2. Tampilan Data Karyawan
3. Tampilan Data Tamu
4. Tampilan Data Transaksi

21 September 2015

Konfigurasi Awal dan DNS Forwarder pada pfSense

Assalamu'alaikum Wr. Wb.
       Tutorial ini merupakan lanjutan dari 2 tutorial yang sebelumnya yaitu Membangun Firewall dan Router dengan pfSense dan Konfigurasi Interface dan DHCP Server.
       Sebelum itu, ingat dan lihat dulu topologi-nya di bawah ini.

C. Konfigurasi Awal (Setup Wizard) dan DNS Forwarder
  1. Pertama sambungkan laptop dengan access point yang terhubung dengan pfSense, dengan settingan DHCP.
  2. Kemudian akses pfSense menggunakan web browser, masukkan http://ippfsense atau https://ippfsense ke address bar dan tekan enter.
  3. Akan muncul tampilan Login seperti gambar di bawah ini.
  4. Lalu secara default akan masuk di menu Setup Wizard. Klik "Next".

19 September 2015

Konfigurasi Interface dan DHCP Server pada pfSense

Assalamu'alaikum Wr. Wb.
       Tutorial ini merupakan lanjutan dari tutorial Membangun Firewall dan Router dengan pfSense.html
       Sebelum itu, ingat dan lihat dulu topologi-nya di bawah ini.

B. Konfigurasi Interface dan DHCP Server

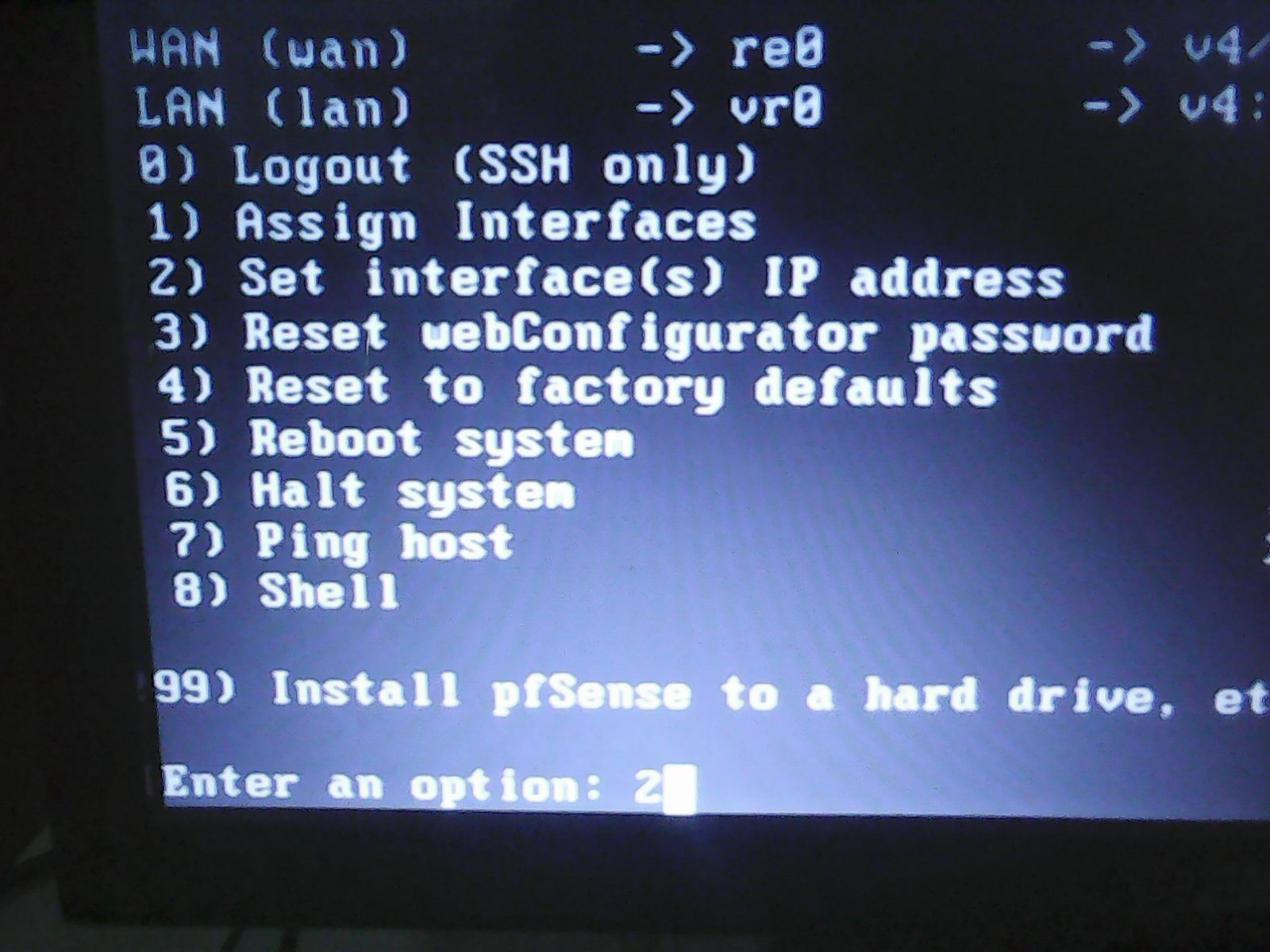

  1. Pertama perhatikan gambar di bawah ini (List konfigurasi depan pfSense). Ketik "2" > enter, untuk memberi IP Address ke Interface.
  2. Lalu ketik "2" > enter, untuk memberi IP ke Interface LAN.
  3. Masukkan IP yang Anda inginkan dan tekan enter.
  4. Masukkan subnet mask.
  5. Langsung tekan enter..
  6. Langsung tekan enter untuk tidak memberi IPv6 pada Interface LAN.
  7. Lalu tekan "y" > enter, untuk membuat DHCP Server pada interface tersebut (LAN).
  8. Masukkan start IP Address Range dan End IP Address Range (satu subnet dengan IP LAN interface).
  9. Kemudian tekan "y", untuk mengganti web configurator menjadi http. Jika kita pilih y, maka nanti saat mengakses di web browser menggunakan http, tetapi jika kita pilih n, maka saat mengakses di web browser menggunakan https.
  10. Jika sudah tekan enter.
       Nah setelah konfigurasi DHCP Server client yang konek akan secara otomatis mendapat IP dari pfSense, tetapi belum mendapat dynamic DNS Server sehingga tidak bisa browsing, agar bisa browsing pun harus secara manual mengonfigurasi dynamic DNS Server di settingan Wireless. Setelah itu mengonfiguasi awal pfSense (Setup Wixard) dan DNS Forwarder (Lihat : Konfigurasi Awal (Setup Wizard) dan DNS Forwarder).

Semoga bermanfaat.
Wassalamu'alaikum Wr. Wb.

18 September 2015

Membangun Firewall dan Router dengan pfSense

Assalamu'alaikum Wr. Wb.
       Pada kesempatan kali ini saya akan membagikan tentang bagaimana membangun sebuah firewall dan router dengan menggunakan OS pfSense. Nah sebelum itu apasih pfSense itu?
       Untuk penjelasan dari pfSense itu sendiri lihat di Pengenalan Tentang pfSense. Dalam praktik ini pfSense dibuat sebagai gateway, untuk topologinya sangatlah sederhana seperti gambar di bawah.

       Nah secara garis besar langkah-langkah untuk membangun firewall dan router ini adalah sebagai berikut :
  1. Instalasi pfSense
  2. Konfigurasi Interface dan DHCP Server
  3. Konfigurasi Awal dan DNS Forwarder
Langkah-langkah :

A. Instalasi pfSense
  1. Buat bootable pfSense menggunakan CD maupun USB. (Download ISO pfSense DISINI)
  2. Atur BIOS Anda untuk booting mengarah ke CD/USB.
  3. Kemudian tunggu beberapa saat sampai muncul tampilan seperti di bawah ini.
    Pilih "Boot Multi User", dengan menekan Enter maupun 1, tunggu beberapa saat.
  4. Lalu akan muncul tampilan seperti gambar di bawah ini. Tekan "I" untuk instalasi.
  5. Pilih "Accept these Setting".
  6. Lalu pilih "Quick/Easy Install".
  7. Tekan "Ok". Untuk instalasi secara Quick/Easy Install partisi dilakukan secara otomatis dan akan memformat sema isi harddisk.
  8. Tunggu beberapa saat sampai proses instalasi selesai.
  9. Jika instalasi selesai akan muncul tampilan seperti di bawah ini. Pilih "Standart Kernel".
  10. Lalu pilih "Reboot".
  11. Kemudian sebelum reboot perhatikan terdapat keterangan untuk username dan password default.
    Username default = admin
    Password default = pfsense
  12. Lalu setelah restart, otomatis kita akan mengonfigurasi interface, seperti gambar di bawah. Tekan "n" untuk tidak menambahkan VLAN.
  13. Lalu terdapat Valid Interface yang menunjukan interface yang aktif. Nah tentukan interface mana yang mengarah ke Internet (Outside) dan yang mengarah ke LAN (Intside). Dalam praktek ini interface yang aktif adalah sebagai berikut :
    - vr0   ------------> digunakan WAN (Internet) / Outside
    - ral0  ------------> tidak digunakan
    - re0   ------------> digunakan LAN (Inside)
    Nah pada pemilihan WAN interface arahakan ke re0 (sesuaikan dengan interface Anda) seperti di bawah ini.
  14. Kemudian LAN interfaces arahkan ke vr0 (sesuaikan dengan interface Anda) seperti di bawah ini.
  15. Lalu memilih interface untuk OPT (Option), langsung lewati asja dengan menekan enter. Dan akan muncul seperti gambar di bawah ini. Langsung ketik y > enter.
  16. Jika sudah akan tampak seperti gambar di bawah ini.
       Nah itu tadi instalasi dari pfSense, Nah untuk selanjutnya adalah Konfigurasi Interface dan DHCP Server (Lihat : B. Konfigurasi Interface dan DHCP Server).

Semoga bermanfaat.
Wassalamu'alaikum Wr. Wb.

17 September 2015

Pengenalan tentang pfSense

          pfSense merupakan distro linux turunan free bsd, "akan tetapi disesuaikan untuk digunakan sebagai firewall dan router. Selain menjadi, platform yang kuat fleksibel firewall dan routing, itu termasuk daftar panjang fitur terkait dan sistem paket yang memungkinkan upgrade lebih lanjut tanpa menambahkan  dan kerentanan keamanan potensial untuk distribusi dasar. pfSense adalah proyek populer dengan lebih dari 1 juta download sejak awal, dan terbukti dalam instalasi yang tak terhitung jumlahnya mulai dari jaringan rumah kecil melindungi PC dan Xbox untuk perusahaan besar, universitas dan organisasi lainnya melindungi ribuan perangkat jaringan."

          Dengan tampilan yang sederhan dengan web gui administrator memudahkan kita mengoprasikan pfsense, meskipun kita yang baru belajar routing dan firewall pada jaringan local ataupun internet. dan di ingat pfsense adalah opensource alias GPL GNU, sebuah software yang layak digunakan sebagai alternatif router, firewall, load balancing, ataupun web proxy dan masih banyak lagi fitur yang diberikan ole PFSENSE dengan cuma-cuma alias gratis-tis.
